Всем привет!
Сегодня расскажем про монтаж АВР с генератором в частном доме.
К нам обратился заказчик с определенной задачей. Он живет в частом доме. Существует проблема периодических (не частых) и внезапных отключений электросети. Для ее решения заказчик приобрел бензиновый однофазный генератор мощностью 10 кВт, с блоком АВР (автоматического включения резерва).
Приехали для первичного обследования и изучения существующей схемы электроснабжения.
Дом подключен через трехфазный ввод. На цокольном этаже установлен главный распределительный щит.
В нем находится коммерческий трехфазный учет. С обратной стороны есть еще один электро щиток с однофазным коммерческим учетом.
Проанализировав всю информацию пришли к единому заключению, что в доме существует трехфазная нагрузка (гараж, сарай, баня) и однофазная (розеточные группы и освещение).
Для подключения генератора и блока АВР применили следующую схему:
Принцип работы в следующем: при исчезновении напряжения от электросети блок АВР дает команду (через кабель управления) на включение генератора. Генератор с функцией авто запуска включается и через 3-5 секунд подключается к однофазной нагрузке. При восстановлении электроснабжения блок АВР прекращает подачу электроэнергии от генератора и автоматически переключается на основную сеть. После этого генератор автоматически выключается.

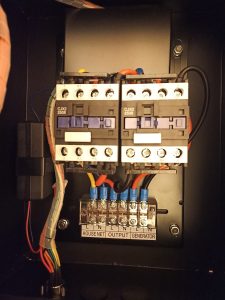

Внутри шкаф АВР выглядит следующим образом: 2 магнитных пускателя, клемная колодка, зарядное для аккумулятора генератора и блок АВР. На дверце расположены кнопки управления и световая индикация.
После установки оборудования выполнили все необходимые подключения.
Вот как это выглядит:
Провели имитацию аварийной ситуации. Испытания прошли успешно!

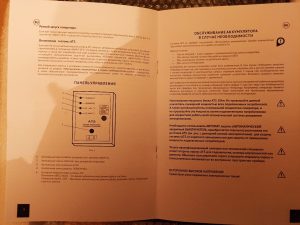

Следует обратить внимание на имеющиеся инструкции к оборудованию. Перед установкой новых генераторов необходимо проверить уровень масла и не забыть про топливо. Также владельцу в дальнейшем необходимо контролировать уровень горюче смазочных материалов.
Видео обзор смотрите здесь.
В подобных ситуациях обращайтесь к нам!
